Controladora de Repetidora

Acionamento por som (similar a VOX)

COMPRAR


Pensando em atender uma dificuldade recorrente dos radioamadores e radiocomunicação comercial, desenvolvemos uma placa controladora (ou melhor, uma forma de aplicação da placa ROIP) para facilitar a montagem de repetidores.

A modalidade de repetidor mais simples e convencional é a com 2 rádios (um para recepção e um para transmissão), onde ambos são conectados na forma em que ao receptor abrir o Squelch o rádio transmissor em outra frequência aciona a transmissão retransmitindo o áudio recebido pelo receptor. A conexão normalmente nos equipamentos necessita que seja aberto o rádio receptor e alterado direto na placa lógica a procura de um sinal de portadora, algo difícil para quem não mexe com eletrônica, que causa perda de garantia e o risco de danificar o equipamento durante o procedimento de alterações.

Assim, com a placa da interface ROIP (também conhecida como placa VOX), é possível obter o mesmo resultado, não perdendo qualidade e agregando mais recursos.

Recursos adicionais com a placa Controladora VOX da Bitbaru.com:

  • Bip de cortesia
  • Controle de tempo máximo de transmissão
  • Proteção contra looping de acionamento por RF
  • Identificação por CW
  • Tempo de rabicho ajustável

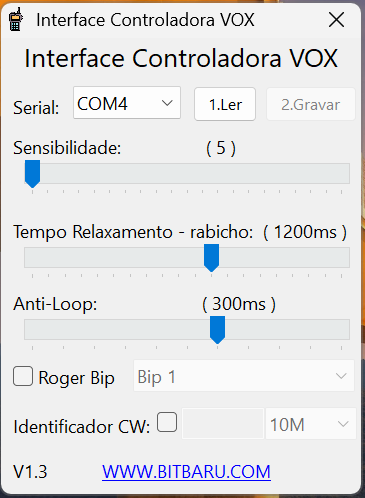

Software de Configuração

Download

Driver USB CH340: baixa aqui neste link.

INSTRUÇÕES DE LIGAÇÃO

Instruções de ligação
Instruções de ligação

Pinagem da Placa

Rádio TX:
#1 – Microfone do Rádio (áudio de TX)
#2 – Speaker (Áudio de RX)
#3 – PTT
#4 – GND / Terra / Negativo
#5 – VCC (5~13v)

Rádio RX (“PC”):
#1 – Speaker / Saída de som
#2 – não utilizado
#3 – GND / Terra
#4 – não utilizado
