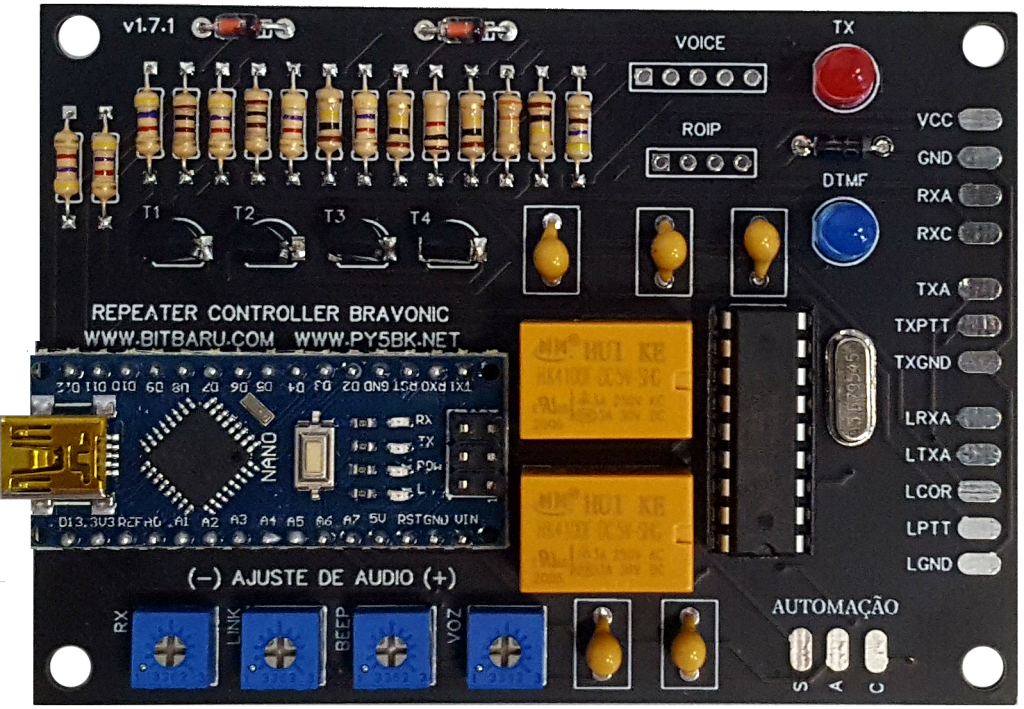

Bravonic v2.0

Controladora de Repetidores VHF/UHF/Crossband

Opera com até 3 Rádios: RX , TX + Link

20 opções de beep de cortesia (ou sem);
Configuração por Software pelo PC usando a conexão USB;
– Configuração / Desabilitação Remota também via DTMF;
– Suporte pra Conectividade com PC / Raspberry para Echolink / Zello / RoIP;
– Faz também Identificação Por Voz / Vinheta / Gravação c/ módulo ISD1820;
Beacon de indicativo em CW ou com Módulo de Gravações (intervalo configurável);
– Várias opções de cadência e tonalidade de CW configuráveis;
– Compatível com qualquer módulo (ISD1820, ISD1420 e etc) para função Voice ID / vinhetas;
– Uma saída para acionamento remoto via DTMF (para automações usando a repetidora);
– Uma entrada para sensor de violação que aciona Beep de Alarme no momento e ao fim dos câmbios;
– Tempo Max de TX (TOT) ajustável (com beeps de alarme antes do corte);
– Tecnologia de tolerância p/ transmissões intercortadas;
– Aceita terceiro rádio (LINK) para linkagem da repetidora;
Controle de cooler para desligar após X segundos após o fim do TX;
– Aceita COR positivo (high) e negativo (LOW);
– Interface de conexão para gravações personalizadas, anúncios e informação de hora/clima (a cargo do usuário);
– Função de Toca de Beep Automática (Roller Beep);

DE RADIOAMADOR FEITA PRO RADIOAMADOR!

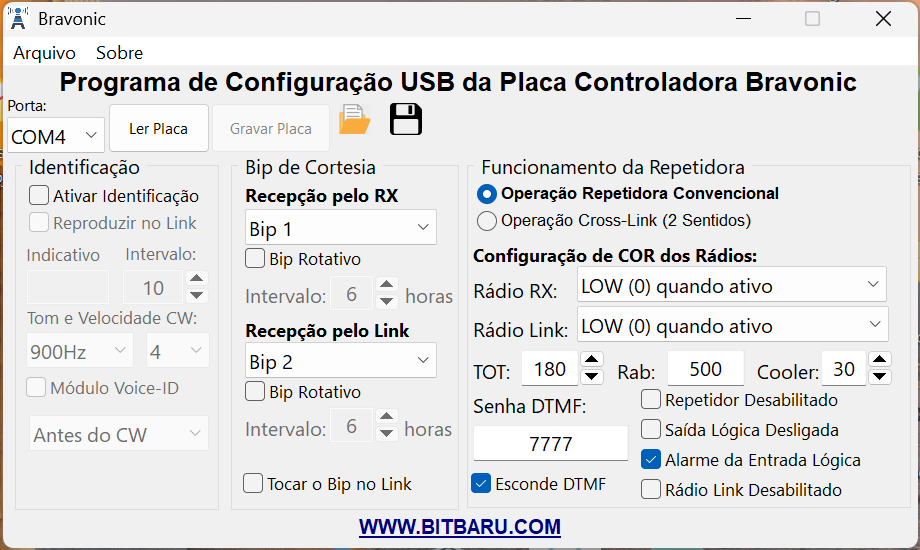

Software de Configuração Via USB usando PC/Notebook

A configuração de todas as funcionalidades pode ser efetuada pelo usuário a qualquer momento utilizando conexão USB com a placa e o computador pessoal (windows). As principais opções (beep, tolerância, indicativo, saída e alarme, cooler e etc) podem ser alteradas remotamente via DTMF.

Entrada Para Sensor de Violação

Mais segurança para o seu site de equipamentos e repetidora!

O alarme é acionado quando a saída [A] é aterrada.



Módulos Externos Gravação / Voice ID

A placa controladora Bravonic 1 está pronta para receber módulos externos para função de identificação por gravação (também conhecido como Voice ID). A duração desta gravação é de acordo com o módulo que o usuário escolher. A controladora Bravonic 1 aceita módulos de gravação com acionamento POSITIVO (HIGH) e NEGATIVO (LOW), então é possível agregar todos os módulos ISD/MP3 e etc disponíveis no mercado. Os módulos externos possuem baixíssimo custo (a partir de R$ 10 no ML), e agregam imenso valor a sua repetidora radioamador!

Pinagem da Conexão VOICE:

1 – Acionamento do Módulo (High ou Low);
2 – Entrada de Som (saída de som do módulo);
3 – GND;
4 – 5 volts 50 mAh;
5 – Sinalização de TX (ativo nível high);

Gerenciamento de Cooler

A placa possui a saída [C] que aplica 5v para acionamento de rele de acionamento do sistema de arrefecimento.

Comandos DTMF

Nos exemplos a seguir, a senha da placa controladora é 1234.

Ativa o Identificador
#1234#01#

Desativa o Identificador
#1234#00#

Ouvir Reprodução do Identificador na Configuração Atual
#1234#799#

Ativa Reprodução do Identificador no LINK
#1234#11#

Desativa Reprodução do Identificador no LINK
#1234#10#

Alterar Intervalo do Identificador
#1234#7#12 (12 minutos)

Ajustando Tonalidade do CW
#1234#5#1 (Tonalidade 1)

Ajustando Velocidade do CW
#1234#6#1 (Velocidade 1)

Ativando / Desativando Voice ID
#1234#4#1 (1 – ON e 0 – off)

Sequência Voice ID no Identificador
#1234#3#1 (0 – Antes do CW, 1 – Depois, 2 – Alternar)

Alterando Bip do RX
#1234#1#01 (0 – sem bip, 1-20)

Alterando Bip do LINK
#1234#2#01 (0 – sem bip, 1-20)

Bip Rotativo no RX
#1234#801 (801 – ON e 800 – off)

Bip Rotativo no LINK
#1234#811 (811 – ON e 810 – off)

Tocar Bip no LINK
#1234#91 (91-ON e 90-OFF)

Alterar Tempo Máximo de Transmissão
#1234#14#090 (90 segundos)

Alterar Tempo de Rabicho
#1234#24#0900 (900 milisegundos)

Alterar Tempo do Cooler
#1234#29#060 (60 segundos)

Alterar Senha
#1234#33#7777 (1234 senha atual, 7777 nova senha)

Desabilitar Repetidor
#1234#723#

Reabilitar Repetidor
#1234#798#

Esconder DTMF
#1234#750#

Não Esconder DTMF
#1234#755#

Ativar Saída Lógica da Automação
#1234#781#

Desativar Saída Lógica da Automação
#1234#783#

Pulsar Saída Lógica da Automação
#1234#785#

Desabilitar Alarme
#1234#747#

Ativar Alarme
#1234#749#

Quando operando como repetidor, Ativar o LINK
#1234#736#

Quando operando como repetidor, Desativar o LINK
#1234#731#
