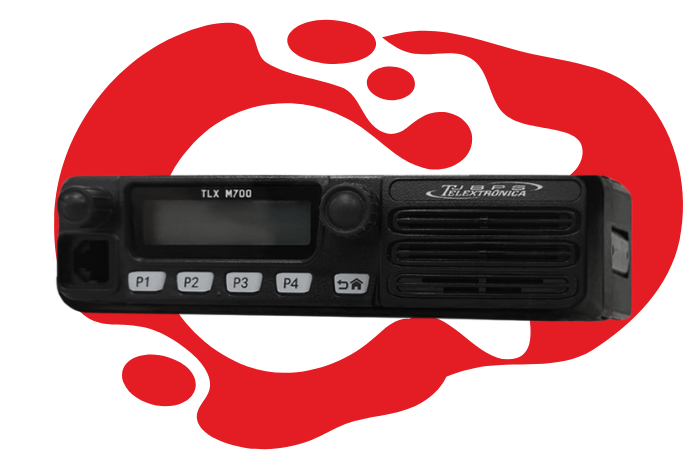

Esquema de cabo de ligação do Gateway ROIP com o TLX M700

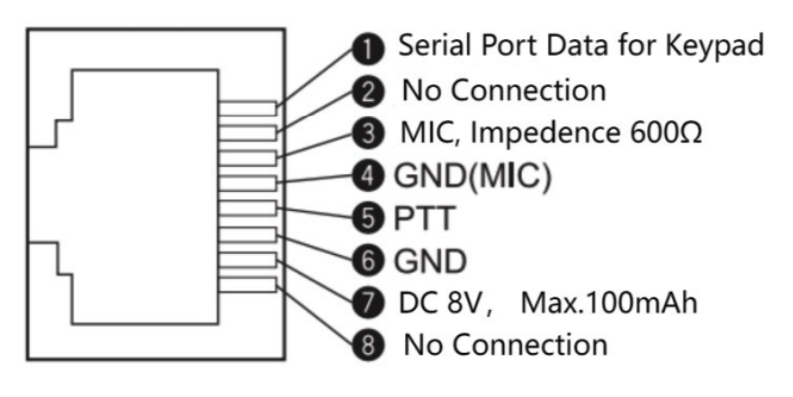

| DB9 ROIP GATEWAY | Conector no TLX M700 RJ45 MIC |
| 1 (RX AUDIO) | Positivo do P2 Traseiro (speaker) |
| 3 (TX AUDIO) | 3 |
| 5 (GND) | 6 |
| 6 (PTT) | 5 |
| 9 (SQUELCH) | Configurar VOX no Gateway |
