Implantação de Sistema RoIP para Operação Remota



Este descritivo tem como finalidade estruturar a implantação de um sistema de Radio over IP (RoIP) voltado a empresas, condomínios fechados, plantas industriais e propriedades rurais. O foco principal é a operação remota, permitindo que diretores, gerentes, supervisores e equipes de despacho consigam ouvir e modular (falar) remotamente no canal de rádio VHF local utilizando celulares (Android e iOS) ou computadores (PC/Windows/Linux), de qualquer lugar com acesso à internet.

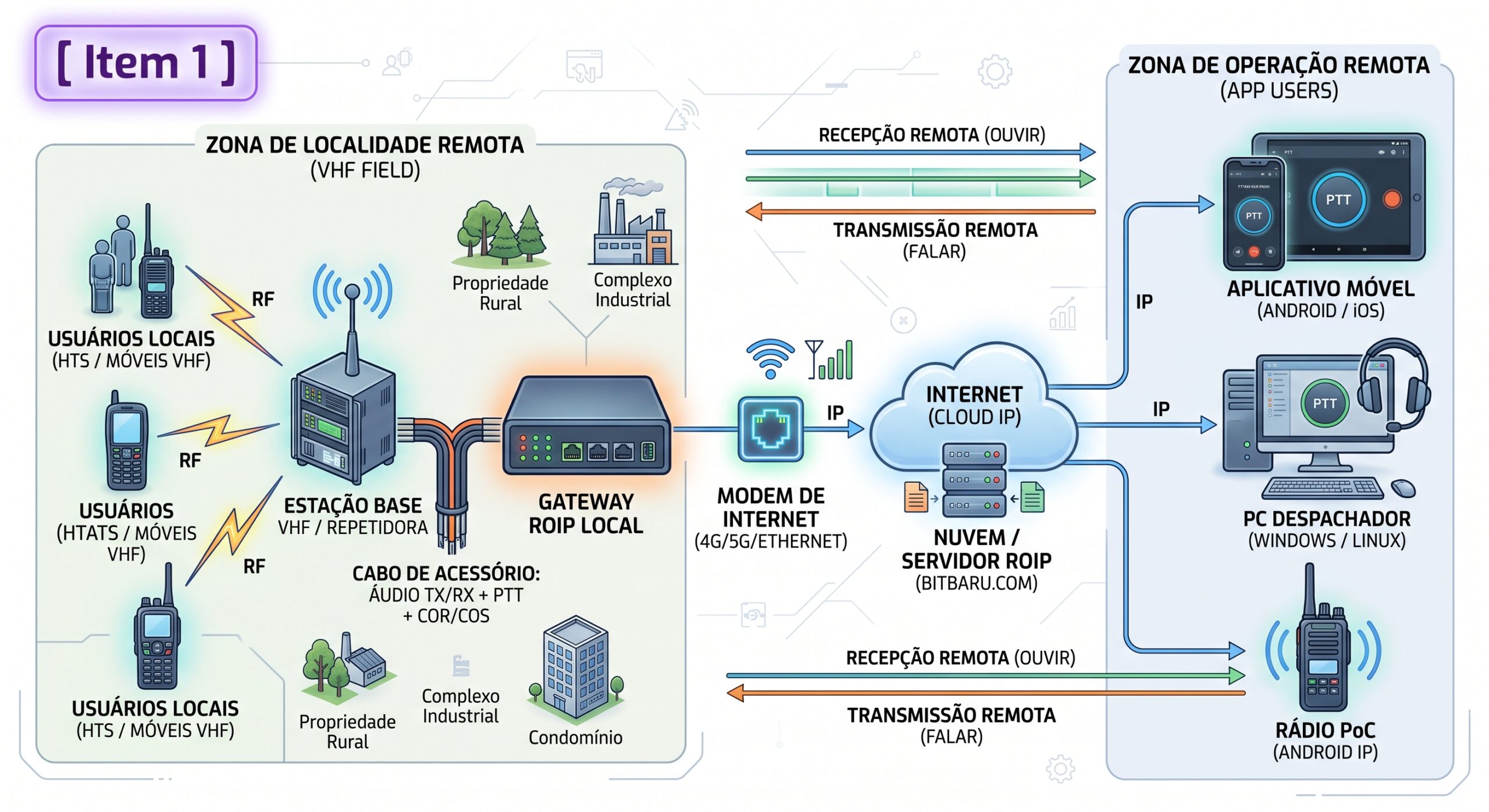

1. Topologia e Arquitetura da Solução

O sistema conecta o ecossistema de radiofrequência convencional à rede IP através de um Gateway RoIP instalado dentro da área de cobertura do sistema VHF existente.

Dinâmica de Funcionamento:

1. Recepção Remota (Ouvir): Quando um operador no campo fala pelo rádio HT ou móvel, o transceptor base capta o sinal de RF, ativa a linha de detecção de portadora (COR/COS) e entrega o áudio demodulado ao Gateway RoIP. O gateway digitaliza, comprime o áudio em pacotes IP de baixa latência e encaminha aos aplicativos conectados.

2. Transmissão Remota (Falar): Quando o usuário aciona o botão virtual PTT (Push-To-Talk) no aplicativo do celular ou PC:

   • O aplicativo envia o pacote de voz via internet.

   • O Gateway RoIP recebe os pacotes, aciona a linha física de PTT do rádio base (via chaveamento por transistor/optoacoplador) e injeta o áudio modulado.

   • O rádio base transmite o áudio na frequência/canal VHF local, sendo ouvido por todos os rádios de campo.



2. Requisitos de Infraestrutura no Ponto Local

Para instalação do Gateway RoIP no ponto físico da base, são necessários os seguintes componentes:

• Conexão de Internet: Link estável (cabo Ethernet, Wi-Fi, modem 4G/5G ou link satelital) com banda mínima recomendada de 5 Mbps e baixo consumo de dados (~10 GB/mês).

  • Vantagem arquitetural: Não exige IP público fixo, abertura de portas de firewall (NAT) ou túneis VPN dedicados na rede local.

• Instalação do rádio base com antena VHF compatível (plano de terra ou dipolo vertical), cabo coaxial de baixa perda e medição de ROE inferior a 1.5:1.



3. Transceptores Base com Conector Traseiro de Acessórios

Para a ligação com o Gateway RoIP, utilizam-se transceptores profissionais que possuam portas de acessórios dedicadas. Esse conector fornece os sinais essenciais sem necessidade de intervenções internas no rádio: Entrada de Áudio (TX Audio), Saída de Áudio Não-Amortecida (Discriminator/RX Audio), Acionamento de PTT e Detecção de Portadora (COR/COS/Carrier Detect).

4. Funcionalidades da Operação Remota

• Aplicativo Móvel (Android e iOS):

  • Botão PTT virtual na tela com retorno sonoro de modulação.

  • Escuta em segundo plano (áudio reproduzido mesmo com a tela bloqueada).

  • Suporte a headsets comuns, microfones com fio ou microfones de lapela Bluetooth dedicados com botão PTT físico.

  • Compatibilidade com dispositivos móveis robustos do tipo PoC (Push-to-Talk over Cellular) e centrais multimídia automotivas com sistema operacional Android.

• Console Despachador para PC (Windows / Linux):

  • Transformação do computador de mesa ou notebook em estação de comando para a central de operações.

  • Operação com headset USB integrado e acionamento por tecla de atalho, clique do mouse ou pedal de PTT USB para operação com as mãos livres.

  • Eliminação da exposição do operador à radiação eletromagnética direta de antenas e proteção contra surtos atmosféricos em centrais administrativas.

• Gerenciamento e Dimensionamento:

  • Criação de contas de operadores sem limitação de acessos.

  • Registro de acessos com controle de permissão por usuário.

  • Possibilidade de módulo de gravação de fonia sob demanda para auditoria operacional.



5. Economia de custos com infraestrutura

O uso do sistema ROIP (Radio over IP) viabiliza reduções de custos ao substituir enlaces físicos dedicados de RF e estruturas elevadas por conexões de rede IP (internet cabeada, Wi-Fi, redes 4G/5G móveis ou satelitais).

A seguir estão os principais impactos operacionais, cenários práticos e comparativos de custos baseados nesse modelo de implementação:

Como o ROIP Elimina a Necessidade de Infraestrutura Pesada

1. Substituição de Torres e Enlaces Ópticos de RF: Em vez de erguer torres intermediárias para vencer obstáculos topográficos (morros, matas fechadas ou curvatura da terra) e criar enlaces dedicados repetidor-a-repetidor, o tráfego de voz é digitalizado e roteado pela internet.

2. Dispensa de Bases Físicas para Despachantes: Centrais de controle, supervisores e diretores não precisam de uma estação base instalada em suas salas (com fonte, antena externa e cabo descendo pela alvenaria). O rádio passa a operar direto em computadores (Windows/Linux) ou dispositivos móveis (Android/iOS).

3. Isenção de Custos Recorrentes de Software: Sistemas baseados na plataforma BITBARU não cobram mensalidades nem licenças por usuário para os aplicativos e servidores, evitando custos recorrentes de plataformas SaaS proprietárias de despacho.

Exemplos Práticos de Aplicação

• Propriedades Rurais e Fazendas Distantes: Em vez de investir em uma torre de 40 a 60 metros com repetidora para interligar duas sedes produtivas distantes 50 km entre si, instala-se um Gateway ROIP com transceptor base em cada local conectado a um modem de internet 4G ou satelital. As duas áreas operam no mesmo canal de fonia unificado via IP.

• Complexos Industriais e Condomínios: A portaria, a guarita remota e a sede administrativa conversam com a equipe de campo sem que cada ponto administrativo precise de uma antena no telhado. O operador usa o PC com headset e pedal PTT, e supervisores em trânsito acompanham a operação pelo smartphone.

• Centrais de Operações e Despacho Remoto (COPOM/COBOM/Frotas): Centrais municipais ou privadas eliminam a exposição dos funcionários à radiofrequência direta e o risco de queima de equipamentos por descargas atmosféricas nas linhas de antena. O computador atua integralmente como console despachador IP.

Comparativo Direto de Custos

Item / Elemento de Infraestrutura	Solução Tradicional de RF	Solução com Sistema ROIP
Torre Estaiada (30m a 60m)	R$ 25.000 a R$ 60.000+ (aquisição, base de concreto e laudos)	R$ 0 (utiliza a rede de dados já existente)
Repetidora Dedicada + Duplexador	R$ 15.000 a R$ 35.000 por ponto repetidor	Substituída por 1 Rádio Base comum + Gateway ROIP
Estações de Despacho Físicas	R$ 3.000 a R$ 6.000 por sala (Rádio Base + Antena + Fonte + Cabeamento)	R$ 0 (aproveita PCs e smartphones já em uso)
Licenciamento / Mensalidade por Usuário	R$ 50 a R$ 150/mês por rádio em redes PoC fechadas	Sem mensalidades e sem limite de usuários cadastrados
Link de Dados Necessário	Rádio-enlace com frequências coordenadas	Banda mínima de 5 Mbps (cabo, 4G, 5G ou satélite ~10 GB/mês)
