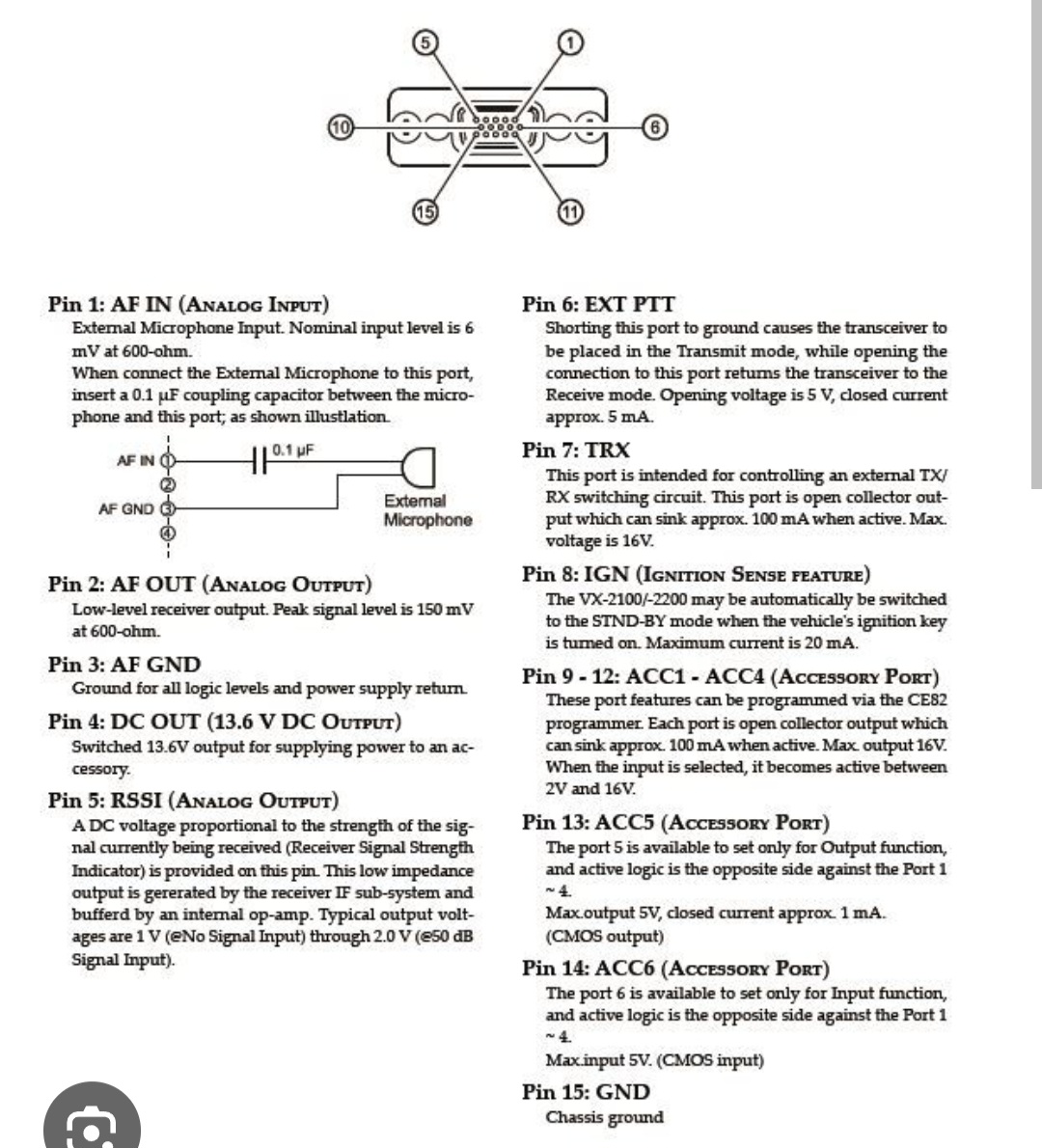

Vertex DB15 Accessory Pinout:

• 1 – AF IN (entrada de mic)
• 2 – AF OUT (saída de áudio)
• 4 – Saída VCC +12v
• 6 – PTT
• 12 – CSQ – COR – COS
• 15 – GND

Programar no rádio os parâmetros seguintes:

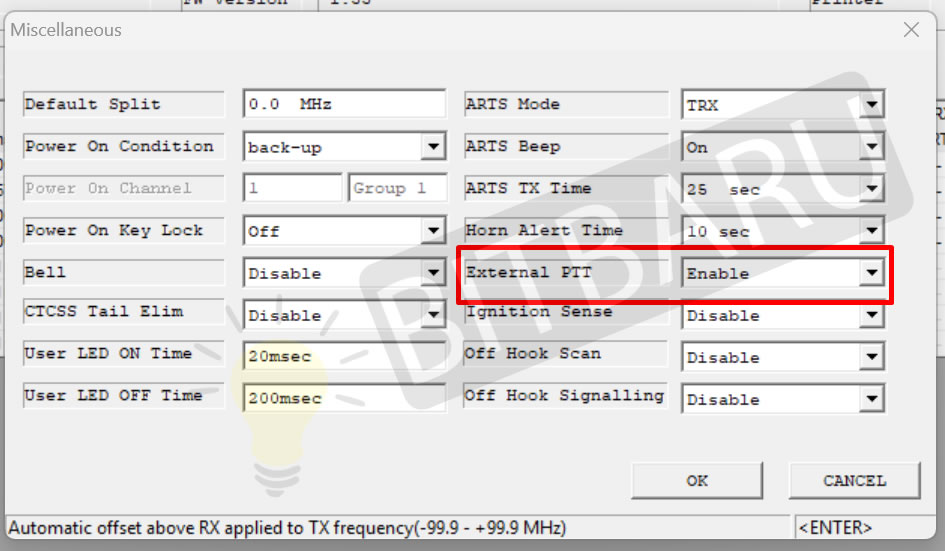

Em [Common]>[Miscellaneous]>[External Ptt] configure Enabled.

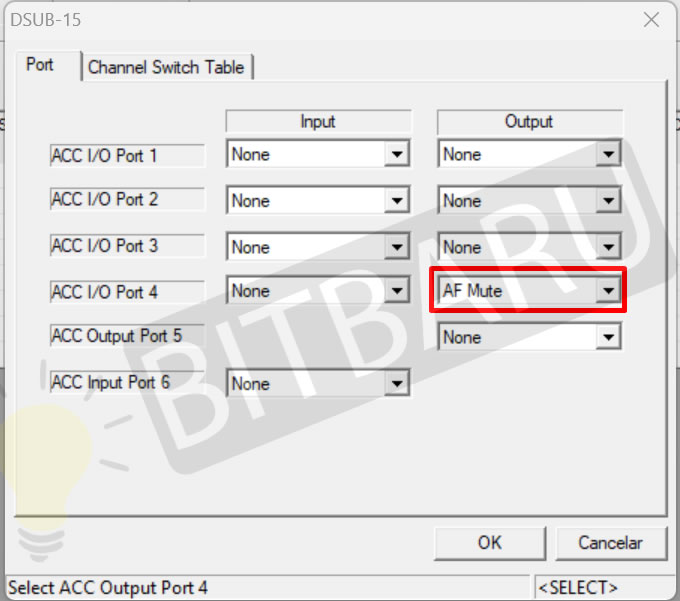

Vamos configurar o sinal de COR/CSQ (Squelch): Vá em [Common]>[DSub-15] o campo Output ACC4 como AF Mute.

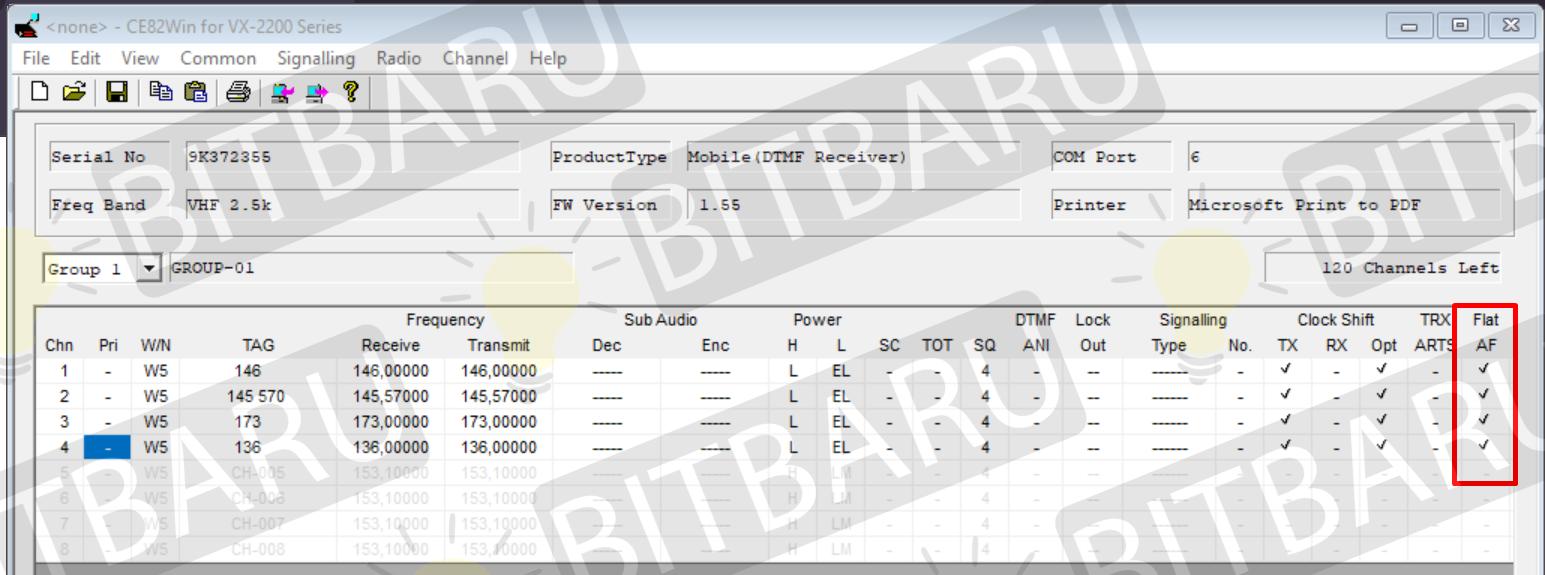

Há a possibilidade de ativar as opções de FLAT AUDIO na personalidade de cada canal (recomendado).

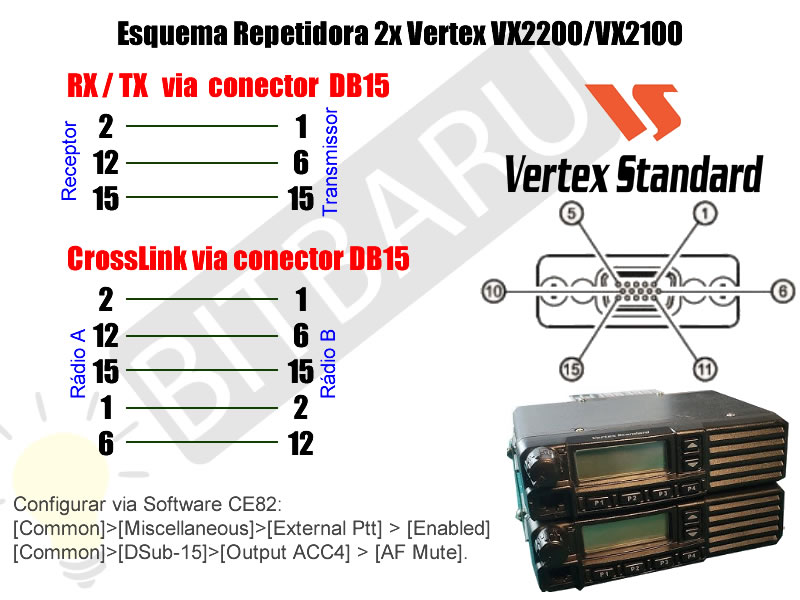

Esquema de ligação 2 VX2100/2200 como repetidora
