Diagrama de conexão da repetidora Motorola SLR com o Gateway ROIP para operação remota via App (PTT Remoto). Com a tecnologia ROIP da BITBARU.COM, é possível fazer a operação remota diretamente da sua repetidora SLR, utilizando aplicativo móvel Android / iPhone e/ou rádios PoC. Ainda, é possível também linkar facilmente e com baixo custo, sem necessidade de VPN ou servidores, duas (ou mais) repetidoras via internet (simples como instalar uma SmartTV, plug-and-play).

OPERA APENAS EM MODO ANALÓGICO PELO CONECTOR TRASEIRO

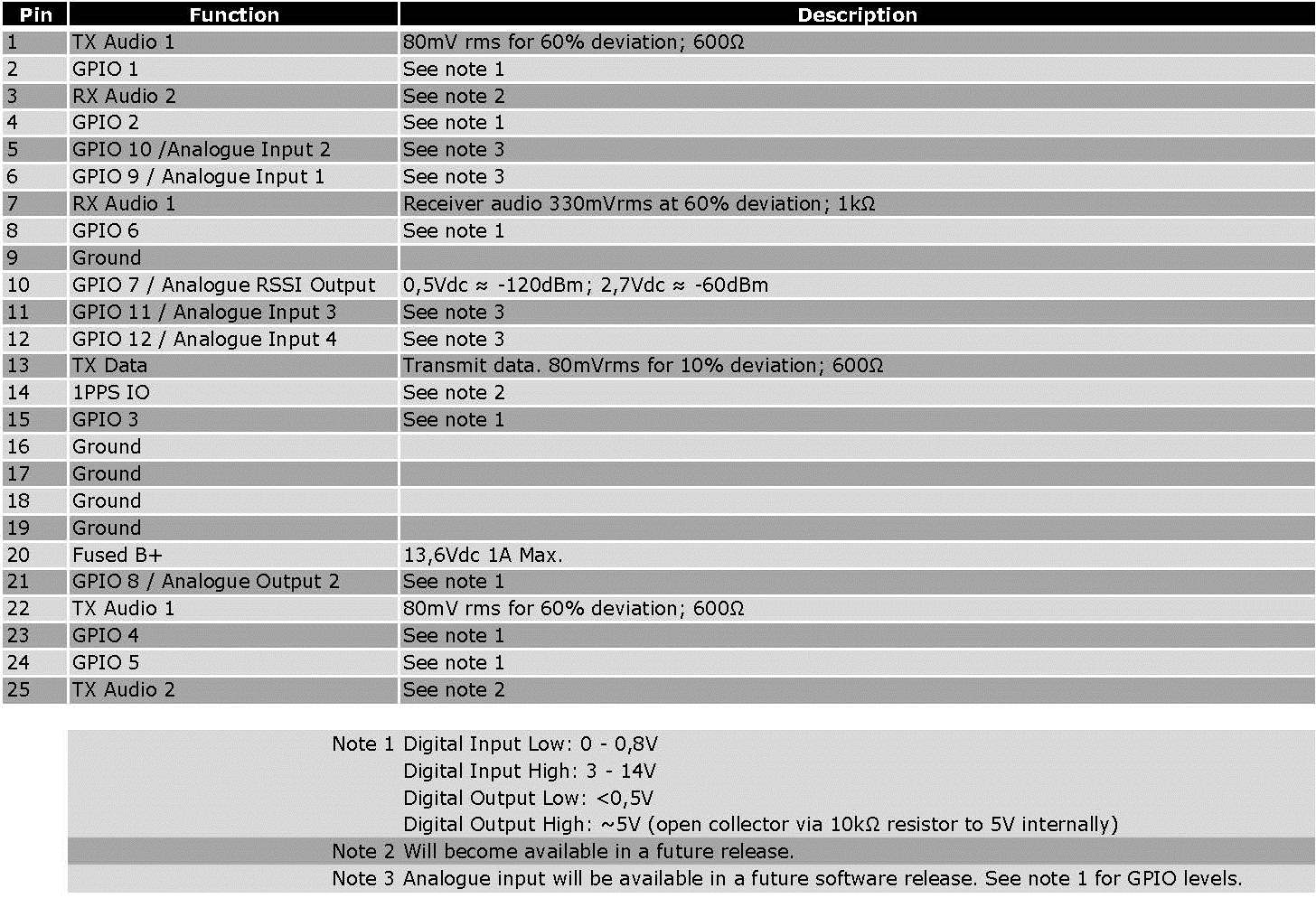

	SLR DB25	GATEWAY ROIP DB9
RX AUDIO	7	1
TX AUDIO	1	3
GND	9	5
SQUELCH	2	9
PTT	4	6

NOTA: Configurar no CPS os Pinos GPIO 1 (pino 2 do DB25) como PL/Talkgroup Detect – LOW e o GPIO 2 (pino 4 do DB25) External PTT – LOW.
