Esquema do cabo de ligação rádio base (ou repetidor) Hytera com o Gateway ROIP:



DB9 ROIP GATEWAY	Conector Hytera DB26
1 (RX AUDIO)	8
3 (TX AUDIO)	7
5 (GND)	2
6 (PTT)	16
9 (SQUELCH)	3





Para ligar o rádio automaticamente:

Procurando evitar problemas (operação ser interrompida por equipamento desligado após falta e retorno de energia), ao ser montado o equipamento para operação em regime ininterrupto, verifique que os rádios móveis da Hytera (como as séries MD65X, MD78X e HM78X) liguem automaticamente ao receberem alimentação, você deve utilizar o pino de Ignition Sense (Sensor de Ignição) no conector de acessórios DB26.

Aqui está o procedimento técnico:

1. Conexão Física

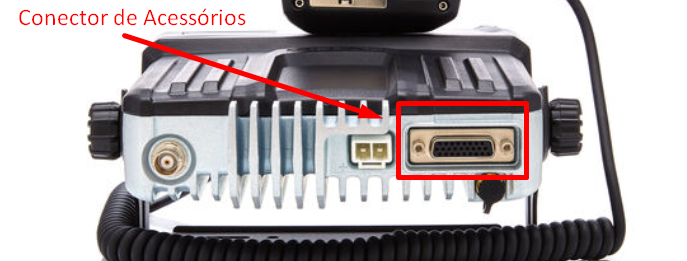

No conector DB26 (localizado na parte traseira do rádio), o pino responsável por essa função é o Pino 26.

• O que fazer: Você deve aplicar uma tensão positiva (+12V ou +13.8V) diretamente no Pino 26.

• Dica de Instalação: Se o objetivo é que o rádio ligue assim que a fonte de alimentação principal for ligada, você pode fazer um “jumper” (ponte) entre o terminal positivo do cabo de alimentação e o Pino 26.

• Segurança: É altamente recomendável utilizar um fusível de baixa amperagem (como 1A ou 2A) nessa linha de sinal para proteger o circuito interno do rádio contra surtos.

2. Configuração via Software (CPS)

Apenas fazer a conexão física pode não ser suficiente, dependendo de como o rádio está programado. Você precisará verificar a configuração no software de programação (CPS):

1. Vá até a seção Common (Comum).

2. Procure por Accessories (Acessórios).

3. Localize a opção Ignition Sense (ou “Power On/Off by Ignition”).

4. Existem geralmente três modos:

   • Disabled: O pino 26 é ignorado.

   • Ignition Only: O rádio liga e desliga exclusivamente pelo sinal no pino 26.

   • Ignition and Power Key: O rádio liga com o sinal no pino 26, mas também permite que você o desligue ou ligue manualmente pelo botão frontal.



Pinagem completa do conector de acessórios DB6 Hytera

Pino	Nome	Função
1	Vbus USB	Power supply (+5V)
2	Ground	Ground
3	GP5_3	Digital input/output
4	SW B+ sense	Power supply
5	External Alarm	Analog voltage output
6	Power Ground	Power supply ground
7	Tx Audio	Analog input
8	RX Audio	Analog output
9	Spkr-	Analog output
10	D+ USB	USB data cable +
11	USB_GROUDN*	Ground
12	GP5_2	Digital input/output
13	ACC_IO2	Digital input
14	Emerg Sw	Digital input
15	ACC_IO3	Digital input
16	PRGM_IN_PTT	Digital input
17	Audio Ground	Audio ground
18	Spkr+	Analog output
19	D- USB	USB data cable –
20	GP5_8	Input/output
21	Ground	Ground
22	GP5_7	Input/output
23	GP5_6	Digital input/output
24	AUX Audio Out 1	Analog output
25	AUX Audio Out 2	Analog output
26	Ign Sense	Analog voltage input
