Interoperabilidade e Adaptação

Equipamento versátil para técnicos e hobistas de radiocomunicação

Com a esta interface VOX é possível interligar e adaptar sistemas de radiocomunicação, possibilitando diversas aplicações e com baixo custo. Com este acessório, a interface RÁDIO <> PC/Laptop/Celular/Raspberry fica ainda mais fácil. Vejamos alguns exemplos de aplicação:

  • Interface para operação Echolink
  • Interligar Rádio <> Celular (operação zello)
  • Operar modos digitais (FT8, PSK31, JT65, SSTV e outros) (vídeo)
  • Operação APRS usando celular (APRSDroid) e transceptor base / móvel
  • Criação de gateway ROIP para despacho remoto
  • Montagem de repetidora com HT
  • Montar repetidora sem precisar de sinal COR no rádio de RX (vídeo)
  • Estação de transmissão SSTV e dados. Ex: Radioamador e Defesa Civil

Software de Configuração

Para configurar o funcionamento da sua interface ROIP da bitbaru.com conforme a sua aplicação.

Download

Driver USB CH340: baixa aqui neste link.

Pinagem da Placa

Rádio:
#1 – Microfone do Rádio (áudio de TX)
#2 – Speaker (Áudio de RX)
#3 – PTT
#4 – GND / Terra / Negativo
#5 – VCC (12~14v)

PC:
#1 – Speaker / Saída de som
#2 – Entrada de som
#3 – GND / Terra
#4 – Entrada Alimentação 5v

A alimentação da placa pode ser feita pela entrada de 5v, pela entrada VCC ou pela USB.
A ligação do terra é obrigatório entre todos os dispositivos.

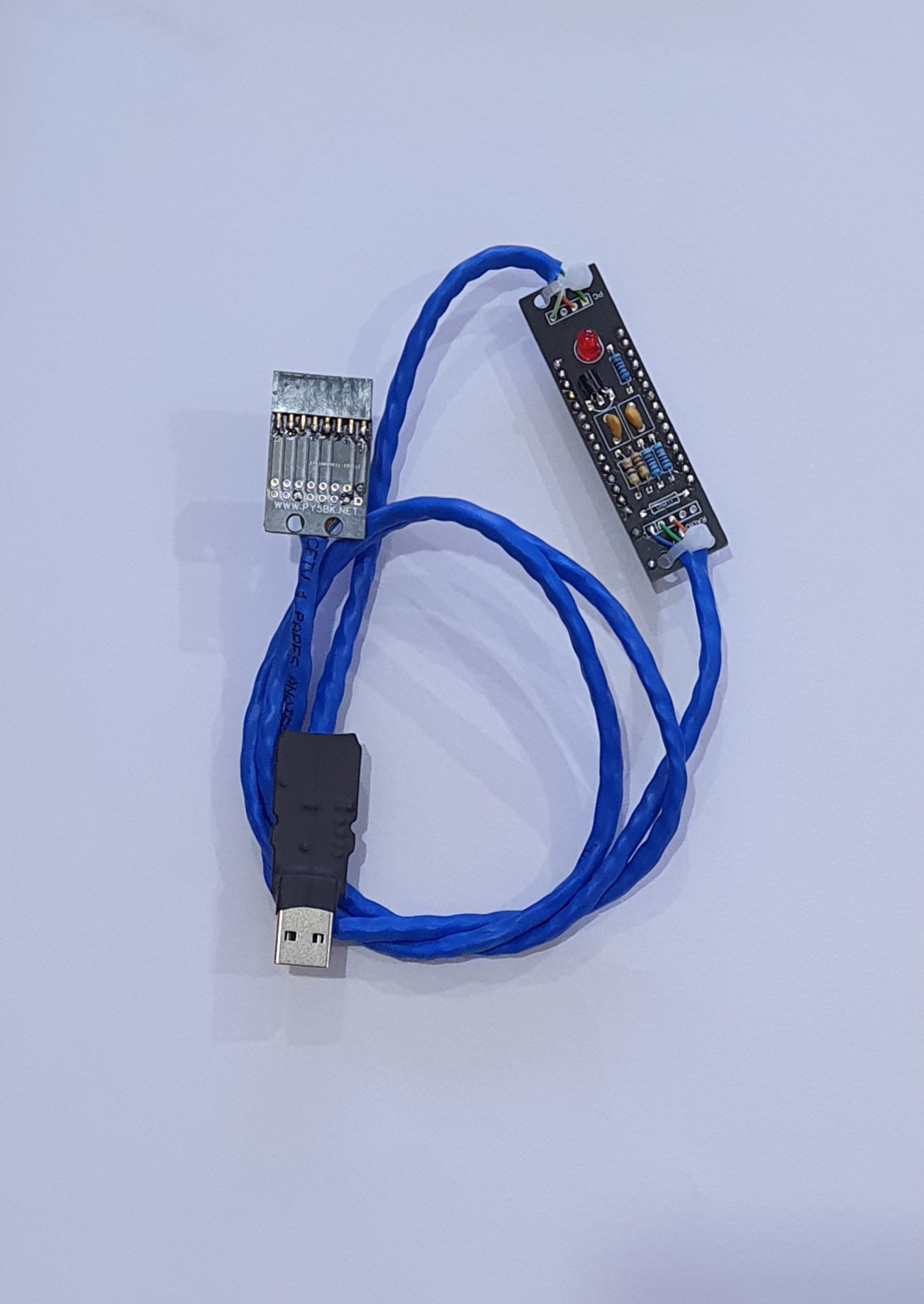

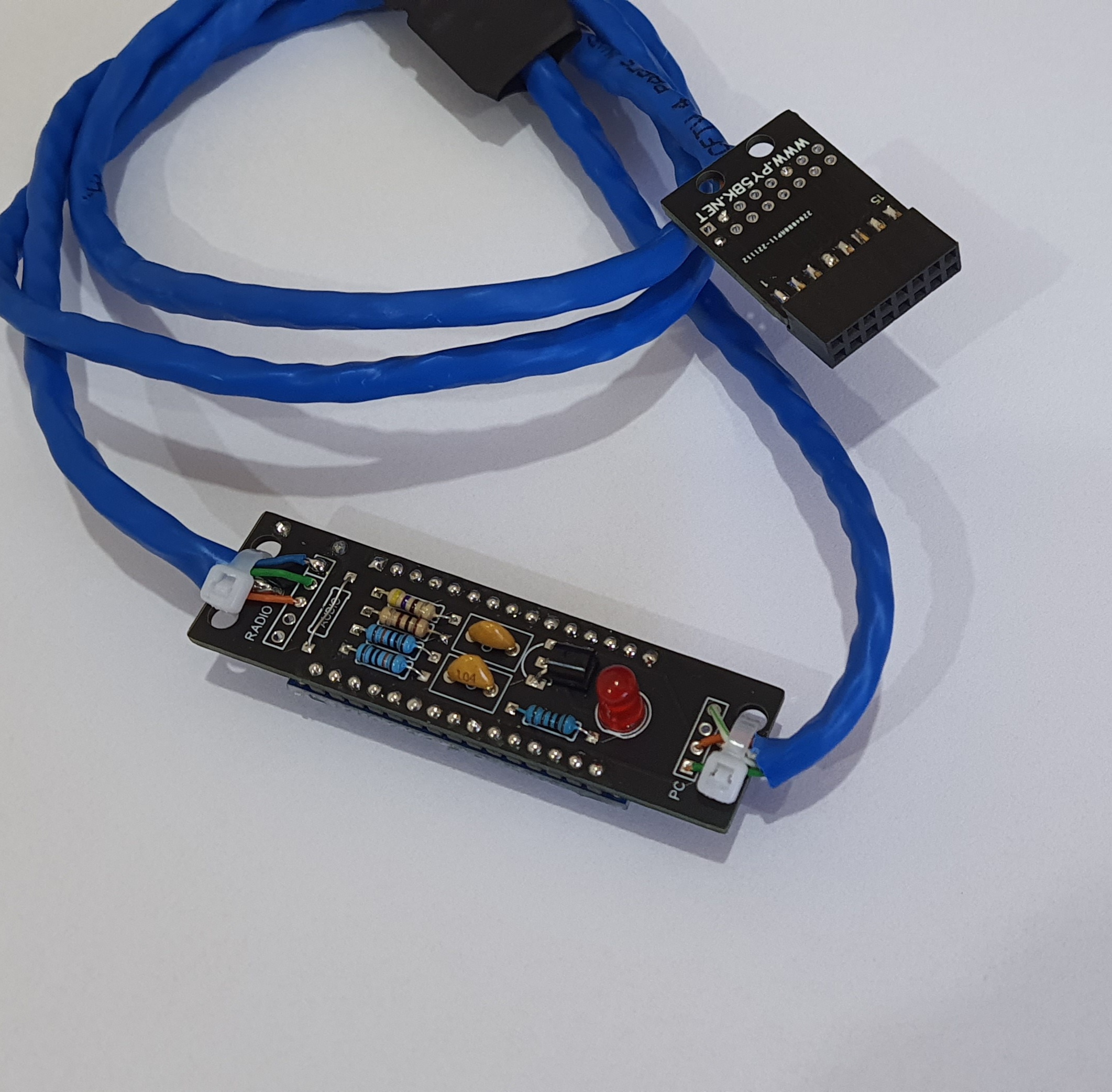

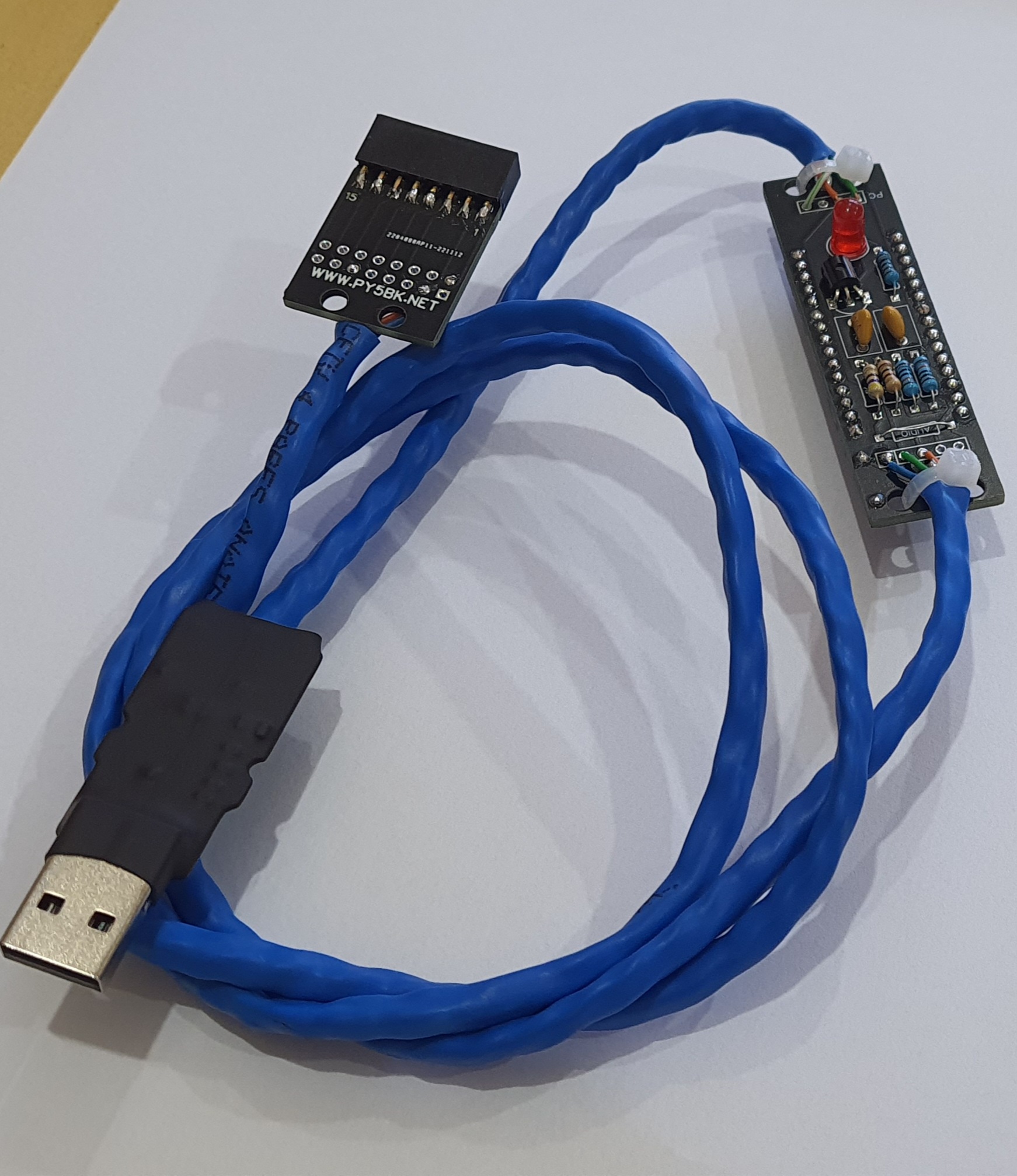

Fotos de Exemplos
